ノートパソコンのキーボードFPC

ノートパソコンのキーボード FPC を探すのにまだ悩んでいませんか? Honflex Electronics は世界最大のサプライヤーの 1 つとして、20 年以上にわたる技術蓄積と大規模な生産能力を備え、高精度、高信頼性、高安定性のカスタマイズされたソリューションを製造しています。

お問い合わせを送信

製品説明

中国では、Honflex Electronics はラップトップキーボード FPCS のメーカーの 1 つとして強力な販売能力を持っています。従来のキーボードの複雑な独立したワイヤリングハーネスとリジッド回路基板と比較して、当社のキーボードマトリックス回路、バックライト制御回路、インターフェイスラインは超薄型フレキシブル基板上に高度に統合されており、ノートブックキーボードとコアキャリアとしてのモジュラーアセンブリの究極の薄さと軽さを実現できます。

当社はスマートフォンメーカー向けに、高性能かつ信頼性の高い表示モジュール用FPCソリューションの提供に取り組んでいます。高度な材料科学、正確な製造プロセス、厳格な品質管理を選択することにより、当社はすべての FPC がお客様の要求を確実に満たし、設計サポート、ラピッドプロトタイピングから量産、納品までの全プロセスサービスを提供できることを保証します。

テクニカルサポート

層数と構造：片面または両面パネルが主流です。複雑なバックライト制御を統合する必要がある場合は、多層設計を採用できます。

従来のキー走査線の電気的性能を考慮した線幅/線間隔は約75～150μmです。微細なバックライト制御回路は50μm以上に達します。

環境信頼性: ポリイミド (PI) 基板、高温耐性 (リフローはんだ付け温度に耐えることが可能)、優れた寸法安定性。

キー寿命: この回路は 500 万回以上のキーボード打撃寿命をサポートします。

曲げテスト：特定の設置曲げ点で、数万回の曲げテストに合格できます。

利点と特徴

ラップトップキーボード FPC は、大面積の単一シートまたはスプライス設計を採用しており、キー接点の走査回路、LED バックライトの電源および制御回路、機能インジケータライト、マザーボードコネクタインターフェイスなど、キーボードのすべての主要な電子コンポーネントを完全に統合しています。

通常、キーボードの金属製バックプレートやプラスチック製ブラケットの曲面や凹凸構造を、厚さ0.1mmから0.2mmの範囲で設計します。ノート内部の特殊なスペースに合わせて、不規則な形状を正確にカットしてデザインすることもできます。

キーボードスキャンネットワークの形成では、何百万回も押した後でもシリコンボウルや金属スプリングとの安定した接触と低抵抗を確保するために、接触領域がカーボンペーストや金メッキで処理されることがよくあります。

バックライト付きキーボードの場合、FPC は LED チップパッドと電源ラインを直接統合し、単色、RGB マルチカラーからキーごとの独立した調光までの複雑でダイナミックな照明効果をサポートします。

アプリケーションシナリオ

ラップトップキーボード FPC のアプリケーションは、タブレットコンピュータの外付けキーボードやハイエンドデスクトップコンピュータのキーボードなど、非常に広範囲にわたります。取り外し可能なキーボードの実装により、薄くて柔軟な回路接続が提供され、複雑な照明効果 (RGB バックライトなど) と超薄型ボディを実現するために特別に設計されたメカニカルキーボードまたはメンブレンキーボードのコアサポートも提供されます。

さらに、Jiangsu Chuanyi Technology に代表される専門メーカーは、世界トップのキーボードメーカーの中核サプライヤーとなり、Lenovo、HP、Huawei、Dell などの国際的に有名なブランドにサポートサービスを提供しており、業界におけるこの技術ソリューションの幅広い用途と重要な価値を十分に実証しています。

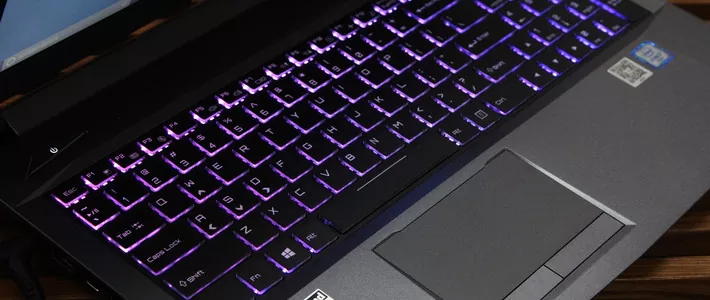

Laptop Keyboard FPC

Honflex エレクトロニクスを選ぶ理由?

当社はフレキシブルエレクトロニクス業界のリーディングカンパニーとして、世界のノートパソコンメーカーに高性能かつ信頼性の高いノートパソコン用キーボードFPCを提供することに尽力しています。深い技術蓄積と大規模な産業規模により、当社はフロントエンドの独立した研究開発、精密製造からグローバルなスマート物流に至るまで、産業チェーン全体の垂直統合を達成しました。世界中の大量注文に対応できる柔軟な生産能力を備えているだけでなく、顧客に納品されるすべての FPC が、複数層のチェックを備えた品質管理システムを通じて厳格な国際基準を満たしていることを保証します。
