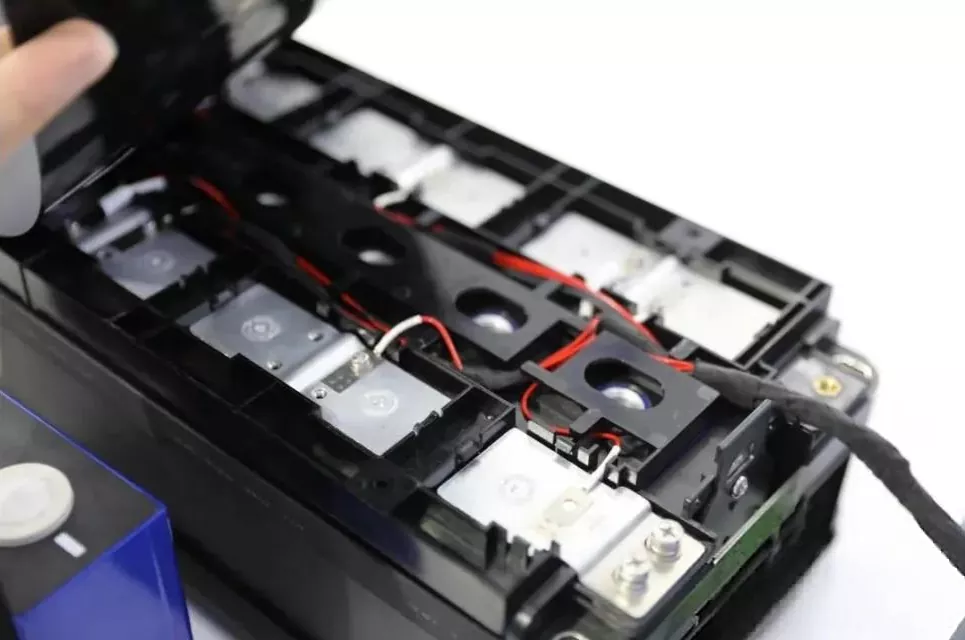

パワーバッテリーパックケーブル-CCS

Honflex Electronics は、パワー バッテリー パック ケーブル-CCS を提供しています。これは、従来のケーブル (ワイヤ、端子、コネクタ) とバスバー、プラスチック構造コンポーネント、温度センサー、およびその他の要素を単一のユニットに統合するバッテリー接続および管理コンポーネントです。 FPC（フレキシブルプリント基板）ベースのCCSとは異なり、カスタマイズにも対応します。モジュール式の統合設計により、これまで散在していて無秩序だったセンシング ハーネスを体系的にアップグレードしました。これは、バッテリーの安全性監視、状態評価、およびパフォーマンスの最適化のための重要な基本モジュールです。

モジュール内のコアの溶接と接続は、最終組み立ての前に完了しているため、数十、場合によっては数百の分散した組み立てポイントをいくつかのモジュールコンポーネントに統合することで、生産プロセスが簡素化され、現場での溶接や組み立て不良による手戻り率が削減されます。

パワーバッテリーパックケーブル-CCSの統合構造設計は、煩雑な従来の配線や他のパイプラインとの干渉や摩耗の問題を効果的に解決します。樹脂製ブラケットにワイヤーをすっきりと固定することで、スペースの利用効率が向上し、その後のメンテナンス作業も容易になります。さらに、成熟した自動車配線プロセスに基づいて、サプライチェーンが成熟しており、原材料コストが透明であるため、安定したアップグレードパスを求めているが、新しい FPC プロセスへの切り替えを望まないメーカーにとって理想的な選択肢となります。

モジュール式プラスチック構造コンポーネントは、ケーブルと接続ポイントに統一された絶縁保護と機械的固定を提供し、システムの耐振動性と耐衝撃性を向上させます。操業の安全性の確保

構造と特性:

モジュラー統合設計は、散在する独立した電圧サンプリング ラインと温度センサー ラインをコネクタと端子を介して整然としたワイヤリング ハーネス アセンブリに統合し、「最初に散在するラインを敷設し、次に端子を接続する」という従来の組み立て方法を根本的に変更し、標準化された機能ユニットを作成します。

2. バスバーとバッテリー端子間の接続は、通常、レーザー溶接によって行われます。この接続は、圧着、溶接、またはコネクタ内での統合によって実現され、構造全体の安定性が確保され、単線の緩みが回避されます。

3. 適応型自動化アップグレード。従来のバラ線配線は手動組み立てに依存していますが、パワー バッテリー パック ケーブル-CCS はモジュールに統合されています。その規則的な形状と明確なインターフェースにより、より高度な自動組立プロセスに適応できます。

4. 顧客の設計要件に応じて、他の FPC または PCBA (プリント基板アセンブリ) と組み合わせて、ハイブリッド統合ソリューションを形成できます。 「ワイヤーハーネス + 絶縁基板」または「FPC + 真空成形/ワイヤーハーネス」のスキームがあり、さまざまなコスト、性能、スペースの要件に対応します。

パラメータ

応用

コストとプロセスの移行に敏感なプロジェクト、特に成熟した配線供給システムを備えたバッテリーパックの場合、最小限の変更を加えることで効率と信頼性を向上させることができます。中型および大型のバッテリー モジュールおよびエネルギー貯蔵システム、ならびに商用車およびエネルギー貯蔵の場合、パワー バッテリー パック ケーブル-CCS は、「配線 + FPC」または「配線 + PCBA」タイプの複合 CCS ソリューションの一部として機能し、大電流伝送または特定の接続タイプにおける独自の利点を活用できます。

私たちの取り組み

私たちは、電池業界が効率、信頼性、コストの間でバランスをとるという課題に直面していることをよく知っています。成熟した自動車電気接続技術に基づいていることが重要です。当社が提供する価値は、「新エネルギー電池接続システム（CCS）コンポーネント技術要件」などのグループ基準を満たす高品質なモジュールを提供するだけでなく、構造設計、配線プロセス、自動組立統合、包括的な試験検証をカバーする包括的なサービス能力を備えていることにあります。当社は、バッテリー パックの設計と製造のアップグレード パスにおいて、お客様の信頼できるパートナーとなります。ケーブル CCS の技術的詳細をさらに詳しく知りたい場合、または他の技術パスと比較したい場合は、いつでもお気軽に協力事項について話し合ってください。ティル・ディン副社長（電話番号： +86 18750290300、電子メール:rding@hon-flex.com) またはビジネスマネージャー Rick Wang (電話:+86-15959382432、電子メール:yhwang@hon-flex.com)、またはウェブサイトにアクセスしてください詳細については。
