エネルギー貯蔵バッテリーパック用ケーブル CCS

中国の専門メーカーおよびサプライヤーとして、Chengshi はエネルギー貯蔵バッテリーパック用のケーブル CCS を専門とし、信頼性が高くコスト効率の高い接続ソリューションを世界のバッテリーメーカーおよび ESS インテグレーターに提供しています。当社の統合バスバーシステムは、柔軟なモジュール設計、成熟した生産プロセス、安定したパフォーマンスを特徴としており、迅速なカスタマイズ、効率的な組み立て、最適化されたプロジェクトコスト管理を可能にします。

お問い合わせを送信

製品説明

エネルギー貯蔵バッテリーパック用のケーブル CCS は、バスバー、プラスチック構造部品、温度センサー、その他の要素を備えた従来のワイヤリングハーネス (ワイヤ、端子、コネクタ) を単一のユニットに統合するバッテリー接続および管理コンポーネントです。フレキシブルプリント回路 (FPC) ベースの CCS とは異なり、従来のケーブルハーネス構造を維持し、モジュール式の統合設計により、以前は散在して整理されていなかったセンシングハーネスを体系的にアップグレードします。バッテリー管理システム (BMS) の「構造化ニューラルネットワーク」として、個々のセルから電圧と温度の信号を確実に収集する役割を果たし、定置型エネルギー貯蔵システムにおけるバッテリーの安全性監視、状態評価、およびパフォーマンスの最適化のための重要な基礎モジュールとして機能します。

コア構造と機能

1. モジュール式統合設計:

分散した独立した電圧サンプリングケーブルと温度センサーワイヤは、コネクタと端子を介して整然としたハーネスアセンブリに統合されます。これらは、銅/アルミニウムのバスバー (セルの直列/並列接続を実現) と絶縁プラスチックブラケット (絶縁プレート) で事前に組み立てられ、完全なモジュールを形成します。この設計は、「最初に分散ワイヤを敷設し、次に端子を取り付ける」という従来の組み立て方法を根本的に変革し、大規模なエネルギー貯蔵設備に合わせた標準化された機能ユニットを作成します。

2. 安定した信頼性の高い接続アーキテクチャ:

バスバーとセル端子間の接続には、通常、レーザー溶接などの信頼性の高いプロセスが使用されます。

ケーブルハーネスとバスバー上のセンシングポイントの間の電気接続は、圧着、溶接、またはコネクタ内での統合によって実現され、堅牢な構造を確保し、個々のワイヤが緩むリスクを回避します。

3. 自動化への適応性:

従来の散在ケーブルは手動による組み立てに依存していますが、CCS モジュールに統合されると、その規則的な形状と定義されたインターフェイスにより、ロボットによる位置決めや設置など、エネルギー貯蔵の大量生産に不可欠な、より高度な自動組み立てプロセスに適応できます。

4. 技術的なパスウェイの柔軟性:

ケーブル CCS は、CCS 技術開発における重要な分野です。設計要件に基づいて、FPC や PCBA (プリント基板アセンブリ) などの他の技術経路と組み合わせて、「ケーブル + 絶縁プレート」または「FPC + 真空成形 / ケーブル」などのハイブリッド統合ソリューションを形成することもでき、さまざまなエネルギー貯蔵用途の多様なコスト、性能、および空間要件を満たします。

利点

1. 高い生産および組立効率: 数十または数百の分散した組立ポイントをいくつかのモジュール式コンポーネントの設置に統合することで、大型エネルギー貯蔵バッテリーパックの生産プロセスが大幅に簡素化されます。

2. 接続の信頼性と一貫した品質: モジュール内のコア溶接と接続は最終組み立て前に完了するため、バッテリーパック内の複雑な作業が軽減され、現場での溶接や組み立ての不備によるパック全体の手戻り率が低下します。標準化された生産により、大規模展開全体で製品の一貫性が確保されます。

3. 整然とした構造とスペースの最適化: 統合された設計により、従来のハーネスの乱雑な配線や他のコンポーネントとの潜在的な干渉/摩耗などの問題に対処します。ケーブルはプラスチック製ブラケット内にきちんと固定されているため、レイアウトが明確になり、内部パックスペースの利用とメンテナンスの利便性が向上します。これは、定期的なメンテナンスが必要な大規模エネルギー貯蔵システムにとって重要です。

4. コストとサプライチェーンの成熟度: 確立された自動車および産業用ワイヤーハーネスのプロセスに基づいて、サプライチェーンは成熟しており、原材料コストは比較的透明です。銀行性と実績のある技術を優先するエネルギー貯蔵プロジェクトにとって、これは新しい FPC ベースのアプローチと比較して堅牢でリスクの低い選択肢となります。

5. 強化された保護と安全性: モジュール式プラスチック構造部品は、ケーブルと接続ポイントに統一された絶縁保護と機械的固定を提供し、耐振動性と耐衝撃性を向上させ、難燃性 (UL94 V-0) や高電圧絶縁などの厳しい安全要件への準拠を容易にします。

アプリケーション

この製品は、従来の散在配線からエネルギー貯蔵バッテリーパック内の統合ソリューションへの実績のある信頼性の高いアップグレードパスを表しており、主に次の用途に適用されます。

1. 実用規模のエネルギー貯蔵システム: 実証済みの長期信頼性を備えた、堅牢で保守可能な接続を必要とする大型バッテリー設置向け。

2. 商業および産業用 (C&I) エネルギー貯蔵: 信頼性の高いパフォーマンスとともに、費用対効果とメンテナンスの容易さが優先されます。

3. 住宅用エネルギー貯蔵キャビネット: 設置の簡素化と現場での保守が可能な接続の恩恵を受けるアプリケーション。

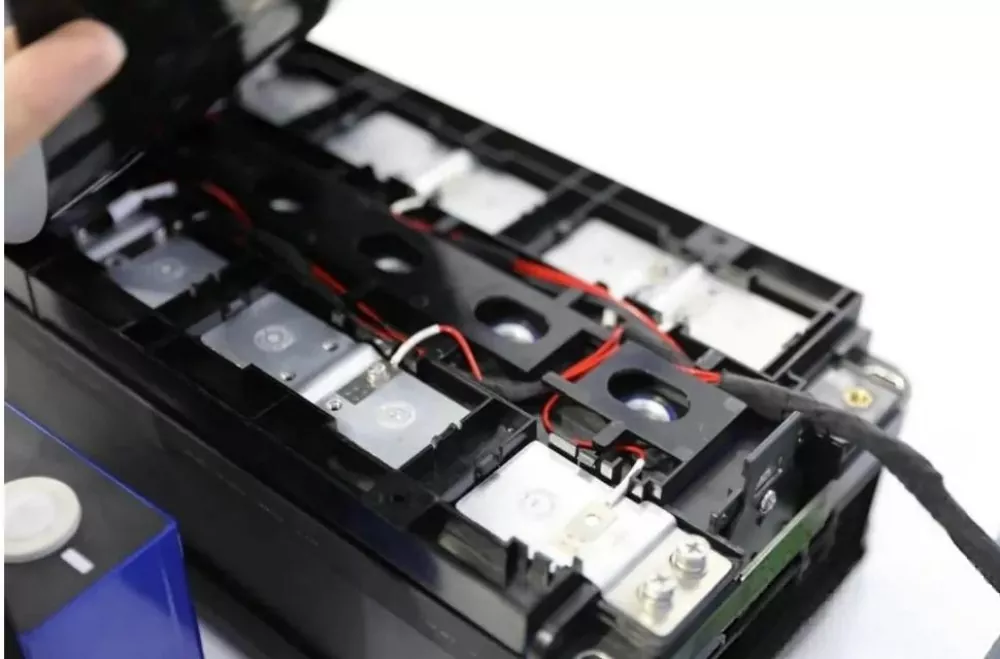

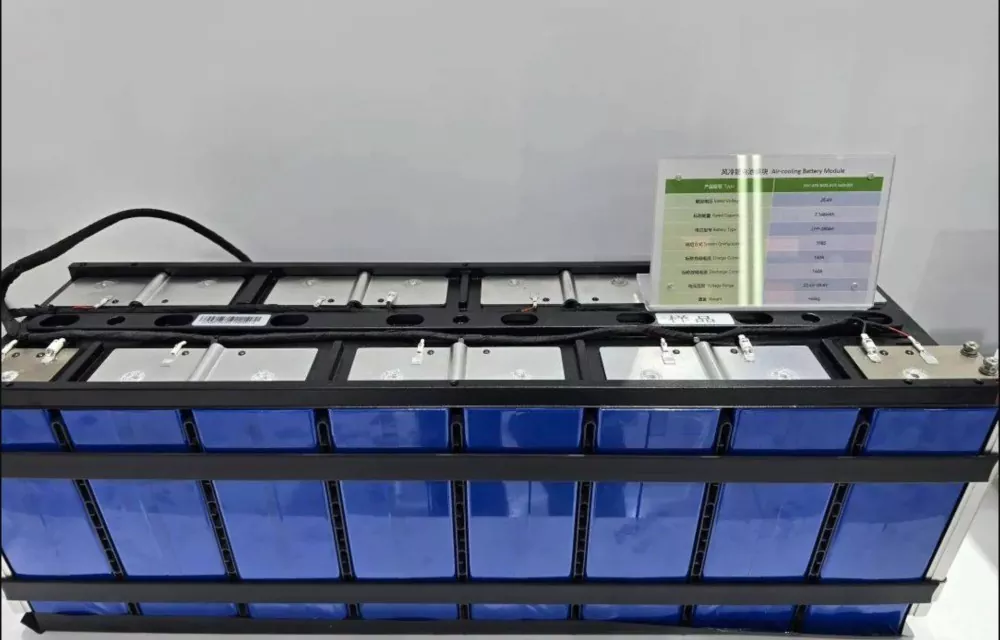

Cable CCS for Energy Storage Battery Packs

私たちの使命

私たちは、エネルギー貯蔵業界における効率、信頼性、コストの間のバランスをとる課題を深く理解しています。当社のケーブル CCS ソリューションは、成熟した産業用ワイヤリングハーネス技術に基づいて構築され、モジュラー統合によって強化されており、エネルギー貯蔵アプリケーション向けの堅牢で実証済みの製品パスを提供します。当社は、関連する業界標準に準拠した高品質モジュールを供給するだけでなく、構造設計、ケーブルハーネスエンジニアリング、自動アセンブリ統合、包括的なテストと検証を含む徹底したサービス機能も備えています。当社は、お客様が複雑で労働集約的なケーブル組み立てプロセスを合理化された信頼性の高いモジュール式設置に変換し、生産効率と長期的なシステムの信頼性を大幅に向上できるよう支援することに全力で取り組んでいます。自動車および定置型エネルギー貯蔵アプリケーションの両方における豊富な経験により、当社はパイロットプロジェクトであろうとギガワット規模の展開であろうと、バッテリーパックの設計と製造において信頼できるパートナーとなります。
