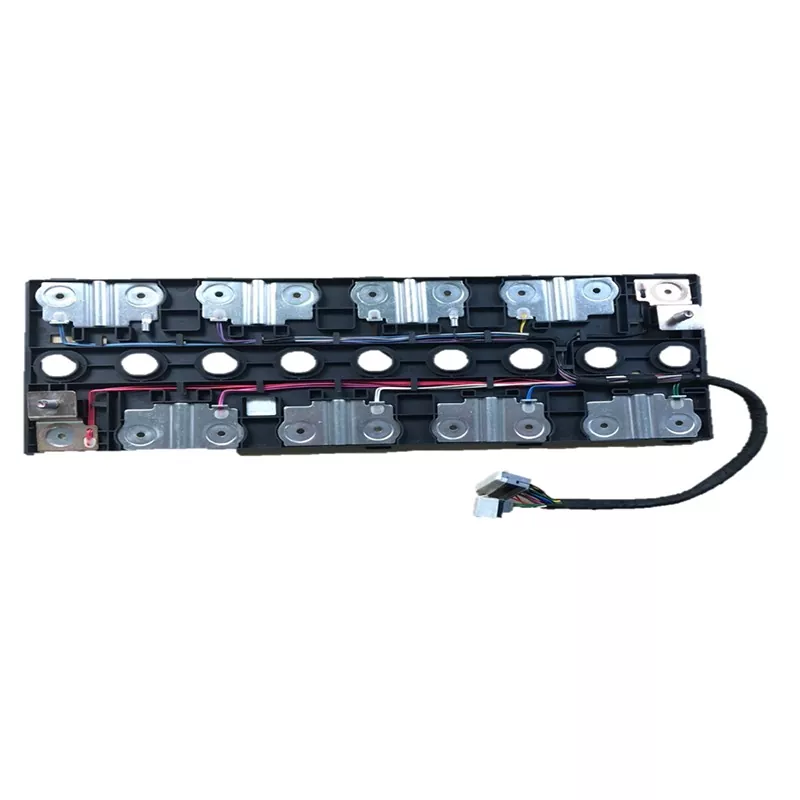

エネルギー貯蔵電池パック FPC-CCS

Honflex エネルギーストレージバッテリーパック FPC-CCS は、リチウムイオンおよび LiFePO4 バッテリーパック用のプレミアムで柔軟な接続システムです。 Honflex は、低抵抗、高信頼性、モジュラー設計を備えたカスタマイズ可能な FPC-CCS ソリューションを提供します。効率的で安全かつスケーラブルな接続を求める電池メーカー、サプライヤー、および世界的なエネルギー貯蔵プロジェクトに最適です。

お問い合わせを送信

製品説明

エネルギー貯蔵バッテリーパック用のエネルギー貯蔵バッテリーパック FPC-CCS (セルコンタクトシステム) は、定置型エネルギー貯蔵アプリケーションの中核となる信号取得および管理システムとして機能します。フレキシブル回路基板、プラスチック構造部品、銅/アルミニウムバスバー、温度センサー、コネクタなどの主要コンポーネントをモジュラーユニットに高度に統合します。バッテリー管理システム (BMS) の「感覚神経」として機能し、個々のセルに直接接続され、電圧と温度の信号をリアルタイムで正確に収集します。このため、エネルギー貯蔵システムにおけるインテリジェントなバッテリー監視、安全保護、パフォーマンスの最適化を実現するための重要なコンポーネントとなっています。

コア構造と機能:

1. 高度な統合とモジュール設計:

FPC を信号伝送の「バックボーン」として利用し、精密にエッチングされた回路を通じてすべての電圧と温度の収集ポイントを接続します。当社は、銅/アルミニウムのバスバー、NTC 温度センサー、および絶縁構造コンポーネントを単一のユニットに革新的に統合し、従来の個別でかさばるワイヤーハーネスソリューションを置き換えます。

2. 精度と信頼性の高いセル接続:

バスバーはレーザー溶接または精密リベット留めによってセル端子に直接接続されます。高度な CCS 設計では位置決めピンと溝を採用し、バスバーとセル端子間の位置合わせ精度と接続信頼性を確保し、溶接品質を向上させます。

3. 自動化されたインテリジェントな製造:

CCS は本質的に自動化された生産に適応します。 FPC の供給、コネクタの圧着、コンポーネントのホットリベッティングからレーザー溶接や電気的性能テストに至るまで、すべてのプロセスを完全に自動化された組立ラインで完了でき、生産効率と製品の一貫性が大幅に向上します。

4. 軽量設計と高いスペース利用率:

超薄型で柔軟な FPC とコンパクトな統合設計により、従来のワイヤリングハーネスソリューションと比較して内部バッテリーパックのスペースが大幅に節約され、重量が軽減され、エネルギー密度の向上とシステム効率の向上に直接貢献します。

利点:

1. 究極の信頼性と安全性:

安定した高精度のバッテリー状態監視を提供し、熱暴走の早期警告とバッテリー保護の基盤として機能します。一体型のデザインにより接続箇所が減り、耐衝撃性と耐久性が向上しました。

2. 高効率と低コスト:

モジュラー設計により、パックの組み立てプロセスが簡素化され、完全に自動化された生産がサポートされ、製造コストと人件費が大幅に削減されます。

3. 高精度とインテリジェンス:

個々のセルの電圧と温度の同時取得を可能にし、バッテリーのバランス管理と寿命予測のためのコアデータ入力を提供します。

4. 高い柔軟性と軽量化：

FPC により、セルのレイアウトに応じた柔軟な配線が可能になり、さまざまな電池形状 (角型、円筒型、パウチ型) に対応してスペースを最適に利用できます。

アプリケーションシナリオ

この製品は、最新のエネルギー貯蔵システムを実現するコア技術として機能し、以下の用途に広く適用されています。

実用規模のエネルギー貯蔵ステーション: 送電網の安定化、ピークカット、再生可能エネルギーの統合用。

商業および産業用 (C&I) エネルギー貯蔵システム: 需要充電量の削減とバックアップ電力のためのメーターのビハインドアプリケーション。

住宅用エネルギー貯蔵キャビネット: 太陽光自家消費および緊急バックアップ用の家庭用バッテリーシステム。

その他のハイシリーズリチウムバッテリーアプリケーション: 通信バックアップ、無停電電源装置 (UPS)、産業用機器など。

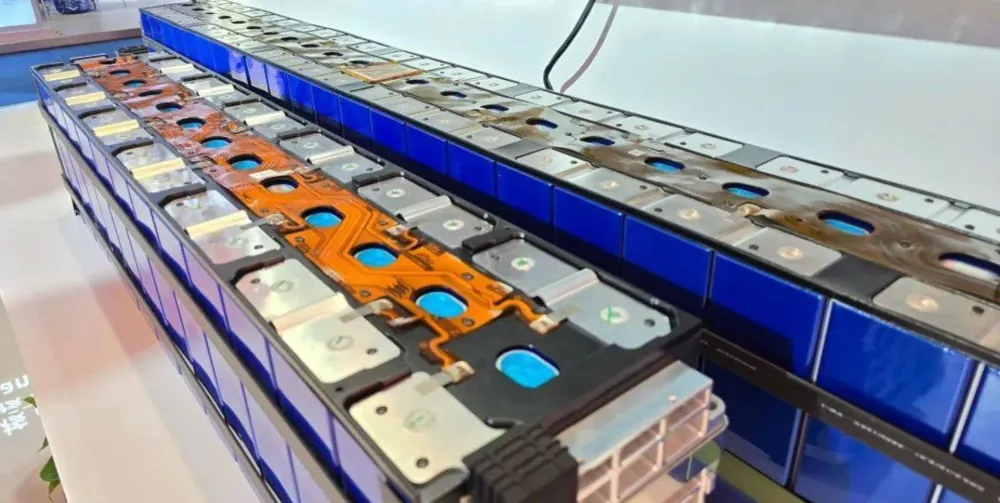

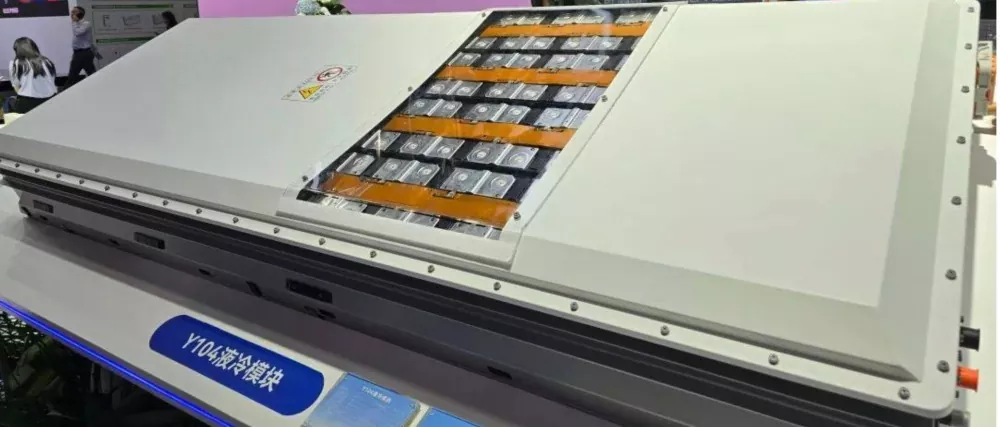

Energy Storage Battery Pack FPC-CCS

私たちの価値とコミットメント

当社は、世界のエネルギー貯蔵分野向けに、最先端のエネルギー貯蔵バッテリーパック FPC-CCS 統合ソリューションを提供することに取り組んでいます。当社は高信頼性FPCの設計と製造に特化するだけでなく、CCSシステムインテグレーション、自動生産、将来を見据えた研究開発などの強力な能力を備えています。当社は、FPC から FCC へ、ディスクリートコンポーネントから COF チップ統合への業界の移行を注意深く監視し、対応するソリューションを提供します。信頼性基準、精密な製造プロセス、包括的な品質管理に関する深い専門知識により、当社はすべての CCS 製品がバッテリーのライフサイクル全体を通じて安定した性能を発揮することを保証します。当社は、革新的な製品と緊密なコラボレーションを通じて、エネルギー貯蔵システムのパフォーマンスを強化し、システムのセキュリティを保護し、スマート製造を達成する上で最も信頼できるパートナーとなり、新しいエネルギー貯蔵業界の継続的な進歩を共同で推進することを目指しています。
