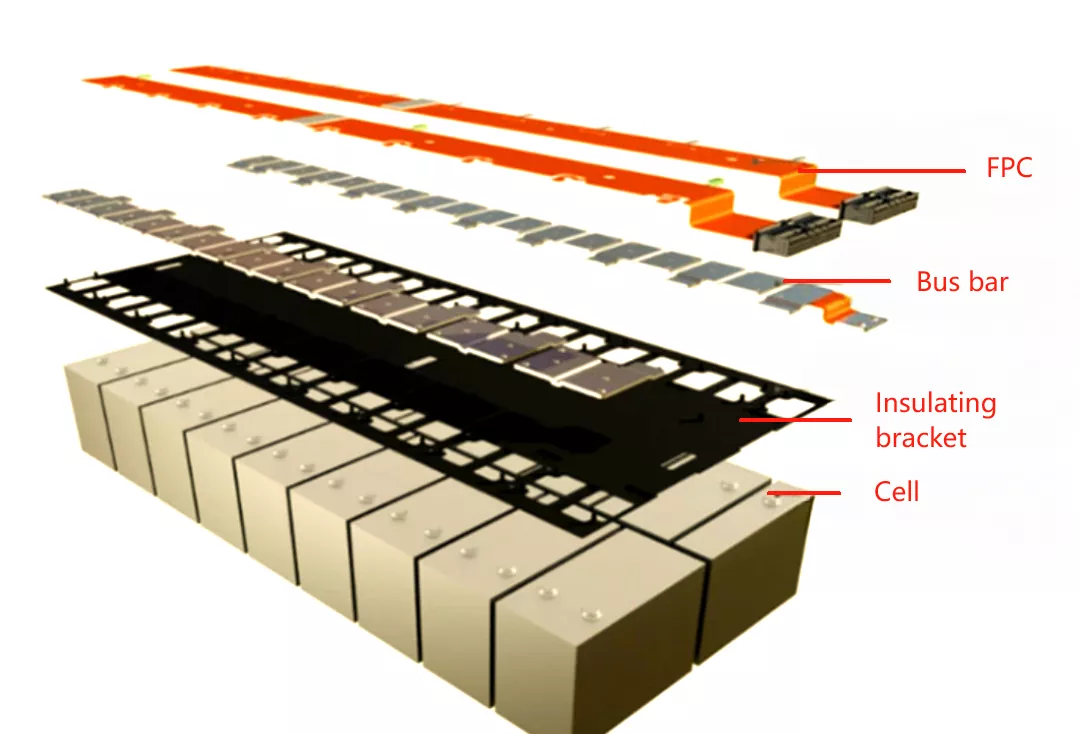

Automotive Battery FPC is specially designed for power battery packs of new energy vehicles. Honflex の工場で見つけることができます。これは従来のかさばる銅ケーブルに取って代わり、バッテリー管理システム (BMS) の「感覚神経」として機能し、各セルからの電圧および温度信号のリアルタイムかつ正確な収集を担当します。これは、バッテリーパックのエネルギー密度を高め、インテリジェントな製造を実現し、バッテリーの安全性を確保するための中核となる重要なコンポーネントです。カスタマイズをサポートします。
1. 精密なエッチング技術を使用したカスタマイズされた設計により、数十または数百のサンプリング信号取得、温度監視、およびインテリジェントな電流保護 (溶融) 機能が超薄型の単一 FPC フレキシブル基板に統合されます。ユニットの配置は角柱、円筒、またはソフトパッケージの形状に配置され、完全にカスタマイズされた接続が行われます。
2.自動車グレードの高性能基材とレーザー溶接技術を採用。 150℃で1000時間などの長期高温エージングやその他の厳しいテストを経て、従来の圧着端子よりも安定性と信頼性が向上しています。
3. 車載用バッテリーFPCは寸法精度が高く、平滑で平坦な帯状構造を呈します。ロボットアームはバッテリーパックを直接掴んで取り付け、完全に自動で組み立てることができます。手作業に依存し、非効率で効率が低い従来のワイヤーハーネスのさまざまな問題を解決しました。
4. 厚さはわずか約0.5ミリで、車両の航続距離を延ばします。従来のワイヤーハーネスと比較して、スペースを節約し、バッテリーパックの重量を軽減できます。
1. 超薄型でフラットなアーキテクチャを採用し、複雑なバッテリーモジュールのレイアウトに深く適応します。この高度に統合された設計は、体積エネルギー密度 (スペース利用率) を大幅に向上させるだけでなく、軽量素材により、
製品構造は産業オートメーション向けに徹底的に最適化されており、全自動組立装置とシームレスに統合できるため、煩雑な手動配線が完全に排除されます。
3. レーザー一体型溶接プロセスを適用することにより、非常に安定した電気的接続が確立されます。低インピーダンスと高い一貫性の特性により、BMS データ収集のリアルタイム パフォーマンスと精度が保証されます。
4. 導電性コンポーネントであるだけでなく、高感度の温度検知とスマート ヒューズ保護も統合されており、すべてのバッテリー セル ユニットに事前に安全保護をもたらします。
1.製品タイプ: 2層FPC
2. 電気的性能: 安定した低インピーダンスサンプリングパス。 NTCサーミスタを統合することができます。
3. 動作温度範囲: -40°C ～ 125°C 完全な自動車グレードのテスト
4. 安全基準: 自動車電子安全規制に準拠します。
1. さまざまな電池モジュールのサンプル: 電圧および温度信号取得用のプリズム、円筒形および袋形電池。
2.車載バッテリーFPCは、世界をリードするバッテリーメーカーや自動車メーカーであるCATL、SWD、EVE Energyなどの主流の自動車ブランドで広く採用されています。
3. エネルギー貯蔵分野におけるバッテリー状態監視要件に適用できます。
自動車用バッテリー FPC 分野での豊富な技術蓄積に基づいて、当社は世界的な OEM 自動車メーカーやバッテリー大手にパワーバッテリーのサンプリングからシステム統合管理まであらゆるものを提供するパートナーの 1 つです。当社の中核となる強みは、高性能の標準化された製品に反映されているだけでなく、CCS 統合アセンブリ、カスタマイズされたエンジニアリング開発、および将来を見据えたインテリジェント ヒューズ テクノロジーにおける継続的な進歩からも生まれています。
厳格な材料スクリーニングとクローズドループの品質管理、および技術革新を通じて、当社はバッテリーエネルギー密度の限界への飛躍とインテリジェント製造への包括的な変革の実現を支援します。カスタマイズ要件のあらゆる側面をサポートしており、詳細についてご相談いただけます。
