折りたたみ式スクリーンヒンジエリアアダプターリジッドフレックス PCB

Honflex は信頼できる中国のメーカーおよびサプライヤーとして、高度な折りたたみ式スクリーンヒンジエリアアダプターリジッドフレックス PCB ソリューションを提供しています。当社の工場では、高密度設計と精密製造を活用して、優れたシグナルインテグリティを備えた超薄型で信頼性の高いボードを提供しています。 OEM/ODM 調達に最適な Honflex は、耐久性のあるヒンジ相互接続、最適化された厚さ、強化されたデバイス性能を保証します。

お問い合わせを送信

製品説明

折り畳み式スクリーンヒンジエリアアダプターリジッドフレックス PCB は、最新のスマートフォンディスプレイモジュールの高集積化、高信頼性、折り畳み性を可能にする重要な相互接続キャリアです。硬い領域がコンポーネントを固定し、柔軟な領域が動的に曲げられる複合構造を利用することで、限られたスペース内で回路の安定性、信号の完全性、機械的耐久性を確保します。これは、デバイスをより薄く、より軽くするための中核となる技術です。

コア構造と機能:

3D ルーティング: フレキシブルな部分は紙のように折りたたんだり曲げたりすることができ、電話機内部の垂直スペースを最大限に利用して、ドライバー IC などのコンポーネントを画面の裏側に折り畳むことで、超狭額ベゼルやベゼルレスのフルスクリーン設計も可能になります。これにより、超薄型スマートフォンの設計が容易になります。

ディスプレイモジュールに使用されるリジッドフレックスボードは、ディスプレイドライバー IC をメインボードに接続する重要なコンポーネントです。フレキシブル回路の屈曲性とリジッド基板の安定性を組み合わせ、高い画面対ボディ比と薄型軽量設計を実現するための基盤を形成します。

主なパフォーマンス上の利点:

1. 厚さの削減: コネクタの厚さとリジッドボードの余分なカバー層を排除し、ディスクリートソリューションと比較して全体の構造を薄くします。

2. 優れたシグナルインテグリティ：高密度配線技術（差動ペア配線など）と低誘電損失材料を採用し、高速画像データストリーム（4K/8Kビデオ対応）を安定して伝送し、信号減衰や電磁干渉を効果的に抑制し、高画素画像データのロスレスかつ低遅延伝送を実現します。

3. 干渉耐性: 長いフレキシブルケーブルと比較して、リジッドフレックスボードは信号経路を短縮し、銅の注入またはシールドフィルムを通じて電磁干渉を効果的に分離できます。

4. 構造的完全性: 剛性部分と柔軟な部分の間の相互接続は、はんだ接合ではなく、内部の化学蒸着とメッキによって形成されます。これにより、接合部の曲げ耐性が従来の「FPC + コネクタ」または「リジッド基板にはんだ付けされた FPC」ソリューションよりもはるかに優れています。

5. 高い耐衝撃性：一体構造によりはんだ接合不良のリスクを最小限に抑え、落下や振動時でも安定した信号伝送を実現します。

6. 動的曲げをサポート: 折りたたみ式携帯電話では、電気的性能を維持しながら、400,000 回を超える繰り返しの曲げに耐えることができます。

主要な技術パラメータ:

1. 構造パラメータ:

層数と構造: 通常は 4 ～ 6 層で、「リジッドフレックス」構造を使用します。

厚さ: 非常に薄い場合、柔軟な領域は通常 0.1 ～ 0.2 mm です。コンポーネントの取り付けと配線の要件に従って設計された剛性領域の厚さ。

最小曲げ半径: 0.5mm 未満にすることができ、狭い曲げスペースに適しています。

2. 電気的性能:

線幅/スペース:最大40μm～50μmで、高密度信号伝送の要件を満たします。

インピーダンス制御: 高速差動信号 (MIPI DSI など) に対する厳密なインピーダンス制御 (100Ω ±10% など)。

伝送帯域幅: チャネルあたり数 Gbps の高速データ伝送をサポートし、高解像度、高フレームレートのディスプレイ要件を満たします。

3. 素材と信頼性:

基板: フレキシブル部にはポリイミド (PI) またはより高性能な液晶ポリマー (LCP) を使用できます。後者は超薄さ、低損失、曲げ耐久性に優れています。

曲げ耐久性: 動的曲げ寿命要件 > 400,000 サイクル。

動作温度: -30°C ～ +85°C、家電製品の厳しい使用環境要件を満たします。

アプリケーションシナリオ

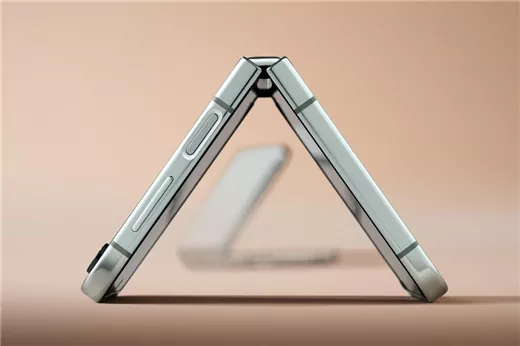

折りたたみ式スクリーンヒンジエリアアダプタリジッドフレックス PCB は、最新のスマートフォンディスプレイシステムの中核となる相互接続およびサポートソリューションであり、主にハイエンドの折りたたみ式電話スクリーンに機能します。繰り返しの曲げに対する優れた耐性により、ヒンジ領域を横切る折りたたみ式ディスプレイを接続するのに理想的な選択肢となります。

私たちの価値提案

当社は、携帯電話分野におけるディスプレイ相互接続用の業界をリードするリジッドフレックスボードソリューションの提供を専門としています。標準化された高信頼性の製品を提供するだけでなく、共同設計、シミュレーションの最適化、カスタム開発にも強い能力を持っています。精密回路処理、材料科学、熱シミュレーション、シグナル・インテグリティ解析における深い専門知識に裏打ちされた当社は、お客様と緊密に連携して、特定の ID 設計、スタッキング・アーキテクチャ、およびディスプレイ性能目標に合わせたコンセプト設計から量産までの全プロセスのサポートを提供します。当社は、革新的なエンジニアリングを活用して、お客様がスマートフォンディスプレイシステムのスペースとパフォーマンスの限界を押し広げ、より鮮明で安定した視覚体験を作成し、お客様の信頼できるコアコンポーネントパートナーとなるよう支援することに全力で取り組んでいます。
