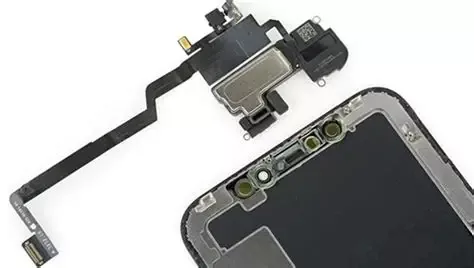

携帯電話カメラアダプター リジッドフレックス PCB

Honflex Electronics の携帯​​電話カメラ アダプタ リジッドフレックス PCB は、スマートフォンのカメラ モジュールをメインボードに接続するためのリジッド層とフレキシブル層を組み合わせた高性能回路基板です。超薄型設計により、機械的安定性、優れた信号整合性、効率的な熱放散が保証されます。

主なセールスポイント

一体型イメージセンサーとレンズブラケット

カメラモジュールの高さを低くして携帯電話をスリム化

画質と信頼性の向上

アプリケーション

スマートフォンのカメラ、特にコンパクトで安定した高信号相互接続を必要とする高解像度モジュールに使用されます。モバイル デバイス用のプレミアム アダプター PCB を調達するには、Honflex にお問い合わせください。

技術仕様:

コア構造

1. 携帯電話カメラ アダプタ リジッドフレックス PCB は、レンズ リジッド ボード、コネクタ リジッド ボード、レンズ/センサー モジュール、メイン ボードを接続します。中央のフレキシブル回路は携帯電話の内部空間に合わせて3次元に曲げて配線することができます。剛性領域は、正確な溝またはカスタム形状として設計でき、イメージ センサーに直接埋め込むことができます。

2. フレキシブル部の配線は通常、波状または「8」の字パターンを採用しています。応力を分散するために主要な屈曲点の下に補強リブを設定します。統合された高精度アライメントマークにより、センサーやボイスコイルモーター (VCM) などの部品との組み立て精度が保証されます。

3. イメージセンサーに相当する剛性エリアの裏側に平滑性の高い金属プレートを設置し、補強リブの平面度を高めることで画質の向上とセンサーの素早い放熱を実現します。

よくある質問

Q1: 携帯電話の限られた内部スペースとマルチカメラモジュールのレイアウトの問題をどのように解決しますか?

A: スペースを最適化することで、自由に曲げられるフレキシブル部が3D立体配線に対応し、電話機内の狭いスペースや不規則なスペースにも適応します。マルチカメラ モジュールや屏風ヒンジ付近の複雑なレイアウトでは、Z 軸の高さが設計されます。

Q2: 4K/8Kなどの高速画像データ伝送に直面した場合、信号品質を確保するにはどうすればよいですか?

A: 携帯電話カメラ アダプタ リジッドフレックス PCB は、低誘電損失材料と組み合わせた高密度配線技術 (差動ペア配線など) を使用することにより、信号減衰と電磁干渉 (EMI) を抑制しながら高速データ ストリームを送信できます。

Q3: 回路基板の物理的特性は最終的な画質に影響しますか?

A: 回路基板は、イメージ センサーに堅固で平らな設置プラットフォームを提供し、補助的な放熱機能を備えています。基板の加熱変形や過熱によって引き起こされる画像ノイズ、焦点のぼやけ、その他の画像上の問題を軽減します。これは一定の影響を及ぼし、画像品質とシステムの安定性の向上に役立ちます。

Q4: 自動化された大規模生産に適していますか?また、生産効率にどのような効果をもたらしますか?

A: 高度に統合されたサブコンポーネントとしてモジュール式の迅速な組み立てをサポートし、カメラ モジュールのサプライ チェーン管理を簡素化し、組み立てプロセス全体を最適化します。

モバイル イメージング分野の主要パートナーとして、当社は携帯電話カメラ アダプター リジッドフレックス PCB を製造しているだけでなく、当社の中核的な競争力は、精密回路製造、先端材料科学、熱シミュレーション、およびシグナル インテグリティ (SI) 解析における深い蓄積に由来しています。

当社の技術チームは、コンセプト設計から量産出荷まで、お客様の ID 設計とスタック アーキテクチャの最適化のプロセス全体に関与し、オーダーメイドのソリューションがお客様の要件を満たすことを保証します。継続的な革新的な研究開発エンジニアリング技術を通じて、当社はお客様がモバイルイメージングシステムの空間的制限を打破し、より鮮明で安定した写真のユーザーエクスペリエンスを生み出すことを支援します。
